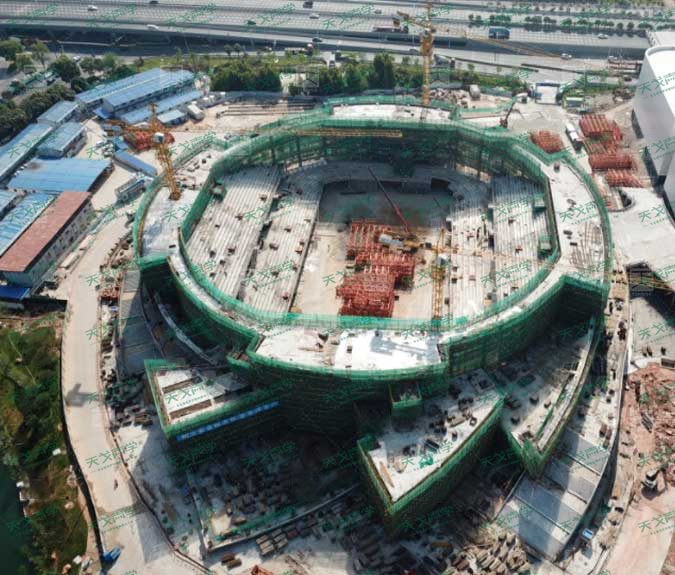

南海體育中心項目是佛山市唯一的新建綜合類場館，項目建設內容包括“一場三館”和“一校及配套”（體育場、游泳館、體育館、全民健身綜合館、業余體校以及配套商業設施），是一座占地面積廣、投資規模大、體育場館多、功能設施全的社會民生重點工程。體育館能夠容納10000人，既可舉辦如CBA級別的高規格籃球比賽，也能舉辦大型電子競技比賽，實現“一館兩用”，為佛山發展體育和電競事業提供了有利條件。
南海體育中心的建成，將極大地彌補全市區級綜合性體育場館建設的短板，為全民健身戰略的實施提供了堅強保障，并成為新的城市地標。
天戈有幸參與該項目的聲學裝飾工程，承建游泳館的聲學深化設計、聲學材料供應以及施工指導。該游泳館主要舉辦游泳賽事為主，并兼顧日常游泳訓練使用。游泳館比賽場地體積約 62260m3，廳內固定座椅 500 座，每座容積約 124.5m3/人，平均自由程約 27m。
一、主要建筑聲學技術指標：
1）中頻滿場混響時間：RT≤2.5s；其他頻率混響時間與中頻比值如表 1-1所示：
2）清晰度 D50≥0.4；
3）背景噪聲：空調通風系統正常開啟時，廳內符合 NR-35 噪聲評價曲線；
4）使用時觀眾廳內任何位置不得出現回聲、顫動回聲、聲聚焦等聲學缺陷。
二、體型分析可知：
1）據體形分析，游泳館比賽場地平面為矩形，包含大量平行墻面，其中一面墻為大面積玻璃幕墻，易產生顫動回聲和多重回聲等聲學缺陷；
2）游泳館比賽場地的體積較大，平均自由程長，容易導致混響時間過長，語言清晰度差；為滿足比賽場地的正常使用功能，需對比賽場地進行特定的吸聲處理。
三、界面材料聲學處理措施：
1.墻面：
游泳館比賽場地墻面（見下圖 3.1 紅線標注墻體）布置 天戈聲學品牌槽鋁吸聲結構（板后貼 100mm 厚容重 33kg/m3吸音棉（防水防潮透聲膜包裹），后留 300mm厚空腔）。天戈聲學品牌槽鋁吸音板吸聲面積約 1815 ㎡。
圖 3.1 游泳館比賽場地鋁條縫位置示意
游泳館比賽場地其他墻面（見下圖 3.2 紅線標注墻體與圖 3.3 紅色陰影標注墻體）布置天戈聲學品牌鋁穿孔吸音板（穿孔率不小于 20%），板后貼 50mm 厚容重 44kg/m3的吸音棉（防水防潮透聲膜包裹），后留不小于 50mm 的空腔。墻面需要布置天戈聲學品牌鋁穿孔吸音板吸聲面積約 984 ㎡。
圖 3.2 游泳館比賽場地鋁穿孔板位置示意一
圖 3.3 游泳館比賽場地鋁穿孔板位置示意二
2.屋面：
由于在比賽場地墻面布置吸聲材料后廳內的混響時間已控制在設計指標范圍內，故場地上方的金屬屋面無需吸聲處理。
3.地面：
游泳館比賽場地和走道可鋪設防滑磚。注：龍骨間距，室內所有材料應安裝牢固，并且要求龍骨間距應不大于 400mm。
四、混響時間計算書：
1. 游泳館比賽場容積約 62260m3，室內總表面積約 9151m2，固定座椅為 500 座；
2. 室溫為常溫，濕度 60%；
3. 混響時間計算書如表 4-1 所示。
表 4-1

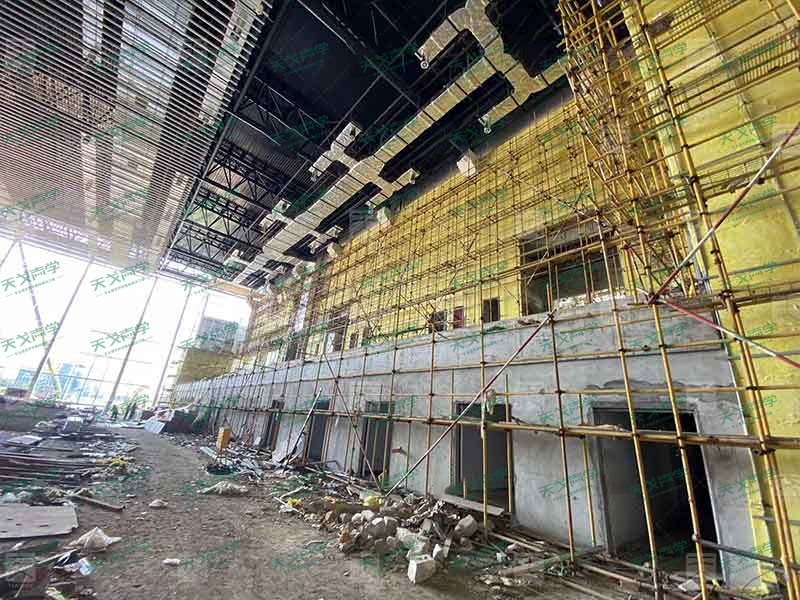

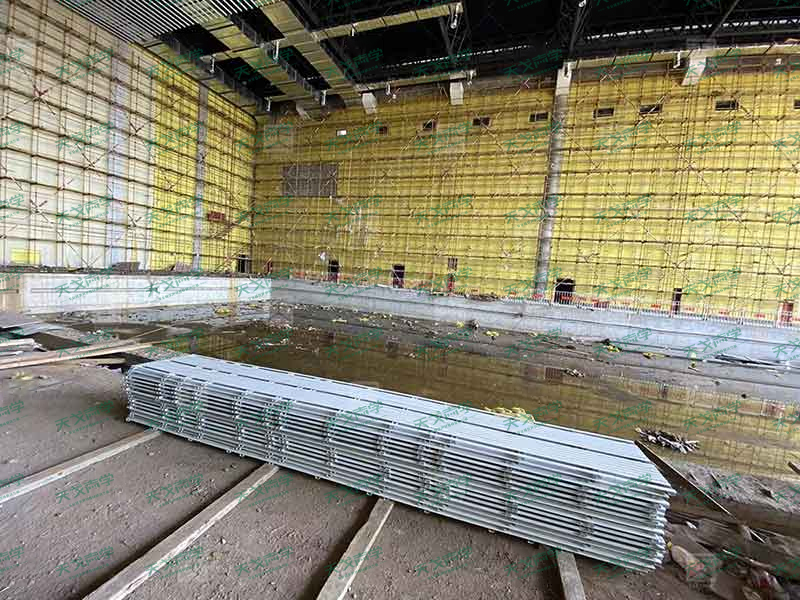

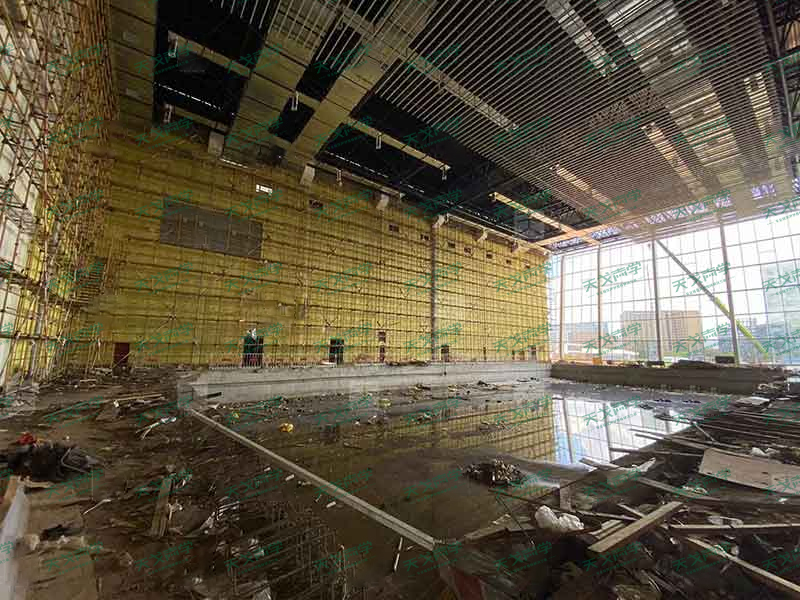

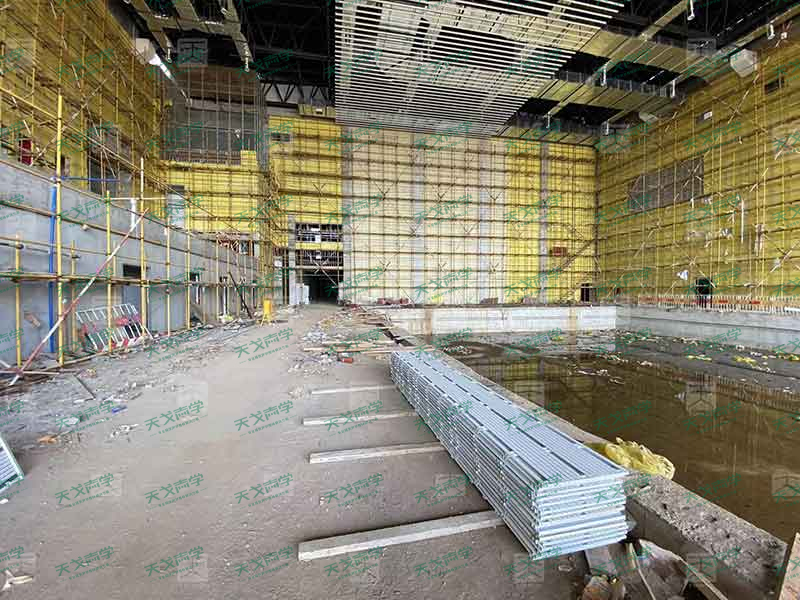

五、施工過程展示：
